前言：沙是建筑行业最基本材料之一，需求量大。如何获得大量的沙，满足现代建筑的需求，在众多的取沙设备中，吸沙船是最广泛的使用设备之一。吸沙船多为流动作业之用，内陆河道挖沙船日采沙能力几十吨、到几千吨不等。大型河道采沙船机械化和自动化程度较高，一条吸沙船即可成为一个生产单位，可以实行采沙和沙石分离精选全过程。



一、改造前设备运行情况及分析

设备运行简介：

吸沙船利用水力的作用，将高压水枪喷射出的水柱冲起的细沙、海沙等在水泵的作用下由吸沙管道输送到船上，然后经过清水清洗，使泥沙进行分离，接着使用轮斗将沙从清洗池运送到储沙斗，最后通过皮带输出将沙输送到运沙船上，完成采沙的过程。

设备运行存在的问题：

抽沙过程中，轮斗及输送皮带虽然采用自耦降压启动，启动电流也是相当大的，因此，对电缆及发电机容量都是按最大电流值进行选配，增加了电气设备的投入成本。其次，采沙工作中，当抽沙量不足时，轮斗及输送皮带照常启动，造成电能的大量浪费。第三，当抽沙量不足时，为了不造成电能的浪费，则必将轮斗及输送皮带停机，频繁启动对设备的冲击较大，不利于设备的维护。并且由于工况需要，翻斗车及运输皮带等输出都需要调速。原有的调速采用变速箱，使用变速箱有很多缺陷，如不能作线性调速，换皮带轮太麻烦，劳动强度大，机械磨损大，且浪费能源等。

二、采用变频改造的优势

针对上述情况，我们对吸沙船轮斗及输送皮带原有的调速方式存在的诸多问题采用变频技术进行改造。

1、利用变频器的软启动功能，减少对轮斗及皮带的冲击，同时减轻启动电机时对发电机的电流冲击；软启动电流只有自耦降压启动电流的0.5倍，不仅提升了发电机的容量且降低了线路的损伤，并可减轻电机启动时船体的振动。

2、使用变频器可实现无极调速，当抽沙量不足时，降低变频器的输出频率，让设备低速运行，这样既达到了省电，又将清洗好的沙子抽离洗沙池。

三、改造方案及要求

1、采用奕创飞ECF100系列通用型变频器

2、变频器安装在船体的下部，与船体顶部的控制室较远，将变频器面板引到控制室，方便控制及查看设备状况。

3、变频器采用远距离控制，所有控制线路均采用屏蔽线。

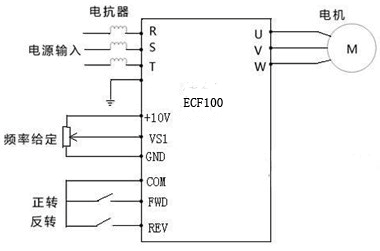

 四、变频器接线图

五、参数表



序号	设置值	参数意义
E-01	1	端子控制
E-02	2	频率给定通道
E-13	10	加速时间
E-14	10	减速时间
E-18	0.5	转矩提升
E-34	1	自由停车





六、总结

通过采用奕创飞变频器对采沙船上的轮斗及输送皮带进行改造应用，降低了电机启动时的瞬间冲击电流，解决了传统采沙船不能线性调速，操作复杂，劳动强度大等问题，采沙船经改造后，操作简便，效率高，能耗更低，运行更加平稳可靠。

注意事项：因负载较重，建议将变频器放大两档使用；因船体走线过长，易引起干扰，建议加装输出电抗器！
