一、前言

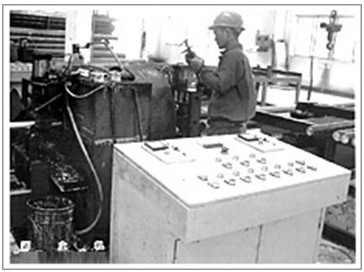

    无缝钢管的加工过程由前级挤压成型、高温无缝焊接、后级挤压成型、切割完成。在启动控制过程中，需要电机有较大的转矩输出，同时，整个运行过程中，对速度的稳定精度要求比较高，否则，挤压成型的钢管结构不均匀，厚薄不稳定，影响产品品质。前级成型和后级成型，都是由ECF300变频器（4kW）采用无PG矢量控制的方式进行驱动，两者的主频率都由VS1给定，辅助频率由UP/DW给定，用主、辅叠加的频率给定形式进行频率设定。采用端子控制启停和电机的正反转。



二、ECF300在无缝钢管加工应用中的优势

1、奕创飞ECF300无PG矢量控制变频器在0.1Hz时，可输出200%的额定力矩。

2、速度精度高，误差控制在±0.2%，且动态响应快。

3、变频器的电源板、控制板采用特殊的绝缘处理，抗腐蚀能力强。

4、散热器采用独特的风道设计，可在较高的环境温度下稳定的工作。

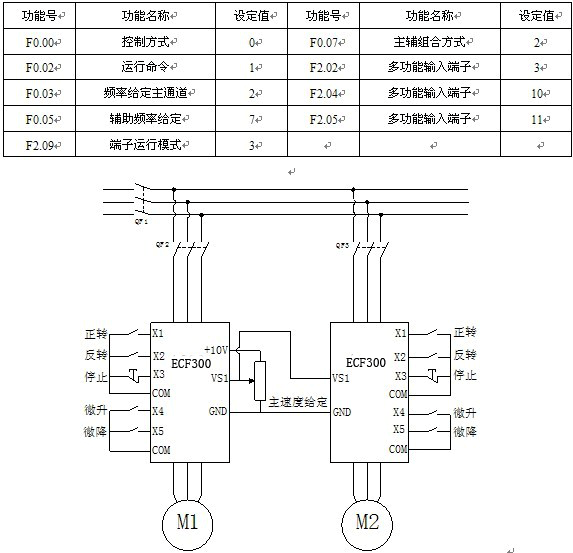

三、参数设置及接线图

参数设置：

四、结束语

     经过一段时间的实际应用表明，奕创飞ECF300矢量变频器运行良好，控制效果佳，故障率低且投资适中，受到了广大厂家的青睐。
