节能降耗

目前我国造纸厂家众多，可是普遍存在着自动化控制水平较低、能耗高、纸品的质量和产量在一定程度上受限制等状况。而随着社会经济的高速发展，人们对纸张的消费数量和纸张的质量要求也越来越高，这就要求造纸企业不断提高生产工艺和自动化生产水平，使纸产品能够满足日益发展的经济需求。

二、纸机生产线同步控制有以下4种方式

      1、倍率调速盒+滑差调速电机

此方法在早期纸机生产线上应用广泛。因采用电磁滑差调速电机浪费电能大，现已逐渐淘汰。

      2、同步控制器+ECF100变频器+鼠笼式Y系列异步电机

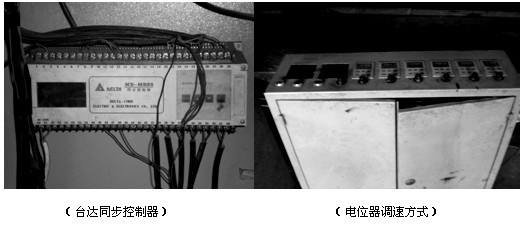

有多路输入/输出。用多圈高精度电位器（2.2K）调节同步控制器，在同步控制器内设置速度链模式，然后再由同步控制器输出4～20mA/0～10V模拟信号控制各台变频器。优点：改造简单费用低。缺点：模拟信号容易受到干扰，精度不高，易断纸、使用寿命一年半左右。（见下图）

、PLC主机+D/A模块+ECF100变频器+鼠笼式异步电机(Y系列/4极)

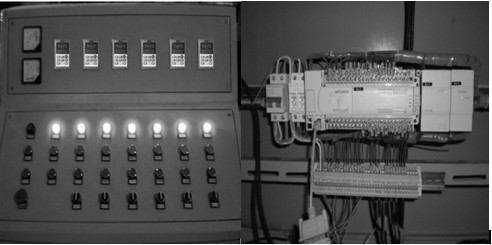

将开关量（如按钮）信号给PLC，进行BIN整数/浮点数二进制运算，然后将0-4000数字值通过D/A模块转换为4～20mA或0～10V模拟信号输出到变频器。优点：线速精度比同步控制器高。停电可保持记忆。用按钮代替电位器。保证了精度。缺点：工程改造费用较高。仍然存在模拟量精度不高的问题。（下图为6个点同步模拟量输出控制系统用到2个D/A模块）

  4、PLC与ECF100变频器进行主从通讯方式

ECF100变频器的Modbus通讯方式采用主从方式的查询－相应机制，只有主站发出查询时，从站才能给出响应，从站不能主动发送数据。PLC作为主站，接收外部信号（如按钮），通过485通信端口，与作为从站的各台变频器进行通讯，发送命令和接收数据。并可通过触摸屏进行实时监控。

由于采用的是主从通讯方式，同步精度高，几乎不会受到干扰。而且省去了纸机行业传统控制方式所用的D/A模块。
