传统的大型的木材旋切机控制系统均采用欧陆590控制器+系统直流调速器+PLC组成。广泛的应用在木材加工业，它的完整工艺流程如下：上木机—旋切机—卷绕，剪切—堆垛。是将圆木材旋切为片木材，用于制造胶合板等。下面只对旋切部分改造为例说明。

    当采用ECF100变频器代替欧陆590控制器后需达到下列要求。

1、保证原有线速度（50—100M）和切削的精度。

2、启动过程迅速，切削力度强劲、均匀。

3、根据圆木的实际直径，自动调整旋切机的进给速度，确保片木的厚度恒定。

ECF100变频器改造后功能和特点:

1、利用光栅尺或位移传感器自动监测圆木直径，实时计算刀床进给速度，切削木皮薄厚均匀、精度高、表面光滑。

2、旋切机械工艺参数可以在线设定，切削厚度连续可调。

3、速度范围0~400.00Hz完全满足旋切机后期切削阶段的高频输出要求。

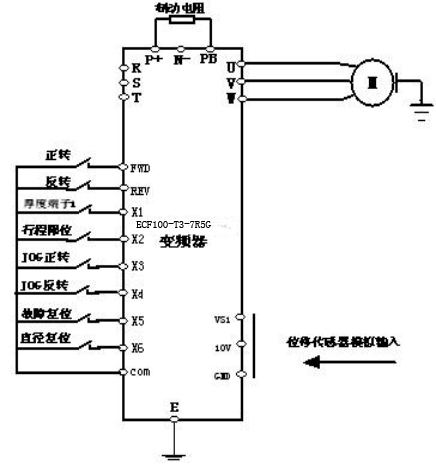

4、0.5Hz时启动转矩能够达到150%额定输出，确保电机在低速重切削时有强劲切削力。应用接线图：

接线说明：
1、制动电阻可根据实际机型来适配，（有些机型不需配置）详情参见奕创飞ECF100变频器说明书；
2、源木直径由位移传感器反馈计算所得，位移传感器模拟输入VS/VF为10V（IS/IF为20mA）时对应最大的圆木直径。
