纺织

浆染联合机包括了浆纱和染整功能，应用于纺织工业织前准备工程，完成上浆工序。同时适应有梭及无梭织机的配套要求，满足淀粉浆、化学浆、混合浆等对纯棉、麻、及其混合织物、化纤及其混纺等短纤织物的经纱上浆。适应高密，细支宽幅各类织物品种的浆纱工艺要求，是棉纺织厂开发生产高产值、高效益织物品种不可缺少的关键设备。



二、ASLGA389型染浆联合机概况


（1）经轴规格：最大直径φ1000mm，适应幅宽1800mm。

（2）织轴规格：最大卷绕直径φ800mm，织轴最大轴管长度2760mm。

（3）经轴架数量：4组16只。

（4）速度：2～60m/min。

（5）蜗牛速度：0.5m/min。



三、浆染联合机的组成

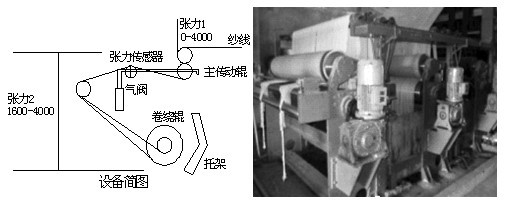

    浆染联合机由经轴架、染色部分、烘房、储纱架、浆槽、湿分绞、车头等部分组成。设备的简图如下：

四、变频器的应用


1、全机张力调节：

     整体传动：主电极为11kW，4极变频电机，变频调速。边轴传动采用汽车万向联轴节。

（1）引纱辊由XP1无级变速器调节。

（2）靠经轴架5台机车采用1台P4无级变速器调节。

（3）出染槽（3只水洗轧车）用1台P4无级变速器调节。

（4）最后1台轧车与染色烘房之间采用1台XP1无级变速器调节。

２、卷绕轴的控制

     采用奕创飞ECF200-22kW变频器和22kW变频电机，通过1:1.3的皮带盘带动卷绕辊；PLC控制整机程序及动作。采用张力辊和张力检测器。

（1）张力辊由气缸压力给定(CYLINDER 0.15～0.63Mpa)；

（2）张力传感器输出0～10V信号（Type PW70d/AIP65 360度 2571Ω±1%）；

五、总结



    以前国内大多引进此类设备，大多采用直流调速和机械无级变速装置。近年来采用变频调速为用户所接受。为此我们对浆纱机变频控制进行改造，并取得满意的效果。
