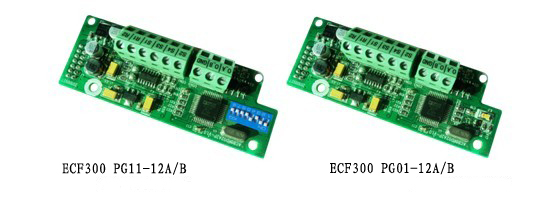

300 PG卡
奕创飞ECF300PG反馈卡主要使用于矢量型变频器对电机速度及方向检测信号的反馈，以达到变频器更精确控制电机的速度及方向。
电压等级
ECF300PGXX-12：DC12V
ECF300PGXX-9 :DC9V
ECF300PGXX-5 : DC5V
- 产品特点
- 应用场合
- 资料下载
奕创飞ECF300PG反馈卡主要使用于矢量型变频器对电机速度及方向检测信号的反馈，以达到变频器更精确控制电机转速及方向。

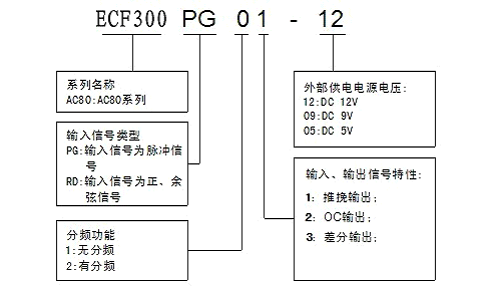

产品型号介绍
产品技术参数
|
产品型号 |
电源 |
输入信号特性 |
输出信号特性 |
||
|
响应频率范围 |
输入阻抗 |
输出频率范围 |
输出电流 |
||
|
ECF300PG01-12 ECF300PG02-12 ECF300PG03-12 |
12V±5% 200mA |
0～80KHz |
约1k 欧姆 |
0～80KHz 不可分频 |
≤100mA |

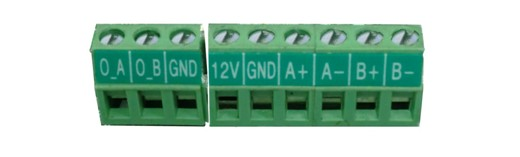

主信号端子功能说明
|
端子名称 |
功能 |
|
O_A |
推挽输出A信号 |
|
O_B |
推挽输出B信号 |
|
GND |
输出信号电源地 |
|
+12V、GND |
+12V输出电源（供编码器电源） |
|
A+ |
差分输入A+信号 |
|
A- |
差分输入A-信号 |
|
B+ |
差分输入B+信号 |
|
B- |
差分输入B-信号 |

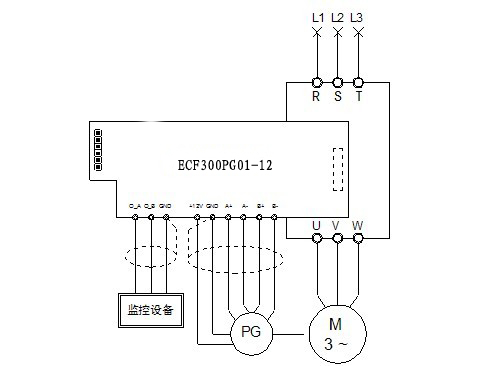

整机接线图
带PG矢量控制：有速度传感器矢量控制运行方式，用于转矩响应快、需要高性能转矩控制的所有变速控制。可进行到零速位置的高竞速速度控制。
带PGV/F控制：可用于简易的速度反馈控制。响应性慢但是需要正确的速度控制时。
