波纹电阻
本品在圆柱形的瓷管上固定了两个引出端子，陶瓷管表面上缠绕了扁带波浪形状的合金电阻丝，并在其表面涂覆一层具有阻燃，耐高温特性的涂层。陶瓷管作为电阻丝骨架的同时，又具有散热器的功效。本品可按照客户的要求定制。本品适用于模拟负荷实验，设备放电，自动控制，变频器能耗制动等。
- 产品特点
- 应用场合
- 资料下载
技术参数：
电压范围: 0.5KV-10KV可选
阻值范围: 1R-1KR
耐压: AC2.5KV-20KV/1min 50Hz可选
IP等级: IP00
振动:
额定温 升:
温漂: 80-400ppm/℃
载流体材料: 0Cr25AL5/Ni80Cr20可选
优势: 高电压工作
劣势: 抗震性较差
包装: 纸盒封装
|

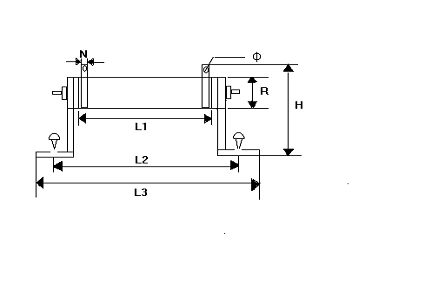

功 率 |
尺寸 （mm） |
精 度 |
温度系数 PPM/℃ |
||||||
|
R±1 |
L1±3 |
L2±3 |
L3±3 |
H±3 |
N±3 |
φ±1 |
|||
|
100W—150W |
28 |
170 |
200 |
220 |
65 |
9 |
5 |
±5% |
±400 |
|
200W—250W |
28 |
267 |
290 |
310 |
65 |
9 |
5 |
±5% |
±400 |
|
300W—350W |
40 |
265 |
300 |
320 |
90 |
9 |
5 |
±5% |
±400 |
|
400W—450W |
40 |
320 |
360 |
380 |
90 |
10 |
5 |
±5% |
±400 |
|
500W—550W |
50 |
330 |
368 |
410 |
90 |
10 |
5 |
±5% |
±400 |
|
600W—650W |
50 |
400 |
438 |
465 |
90 |
10 |
5 |
±5% |
±400 |
|
700W—750W |
50 |
430 |
468 |
495 |
90 |
10 |
5 |
±5% |
±400 |
|
800W-1500W |
70 |
300 |
340 |
360 |
130 |
15 |
6 |
±5% |
±400 |
|
2000W-2500W |
70 |
430 |
470 |
500 |
130 |
15 |
6 |
±5% |
±400 |
|
3000W-4000W |
70 |
600 |
640 |
660 |
130 |
15 |
6 |
±5% |
±400 |
|
4500W-6000W |
100 |
550 |
575 |
630 |
168 |
15 |
6 |
±5% |
±400 |

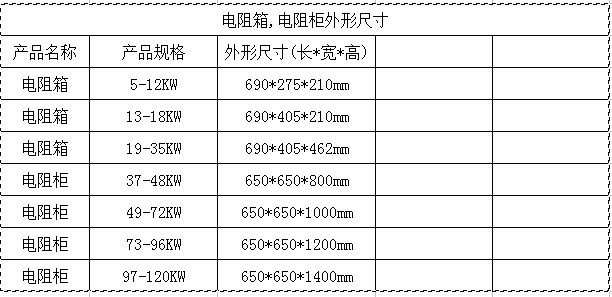

可根据客户要求订做电阻箱柜.
电阻柜和电阻箱。
