ECF110系列高性能变频器

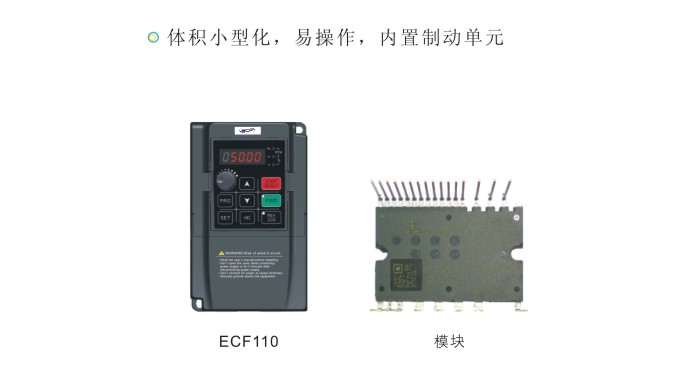

ECF110高性能小型变频器

ECFllO变频调速器是我司自主研制开发的新代V/F高性能小型变频器，采用模块化设计、体积小、低温

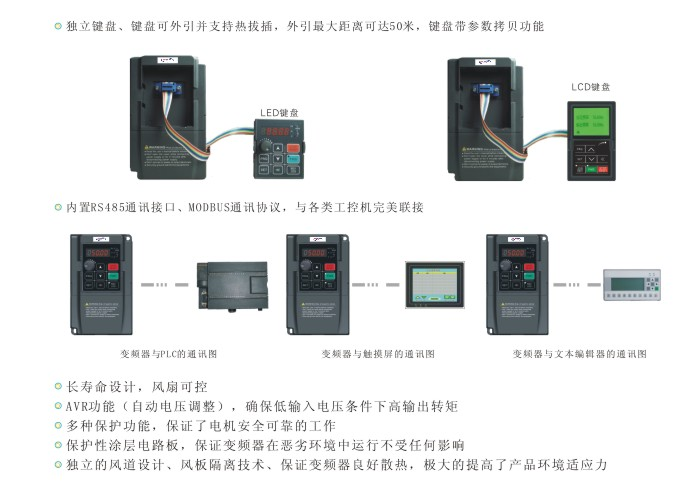

升、低噪音、性能可靠，独特的SVPWM优化设计实现了高转矩、高精度、高可靠性、宽调速驱动、使电机高效率运行。为用户提供简易PLC、PID调节器、编程输出端子、RS485接口等等多种强大控制功能。

性能展示

性能展示

。低噪音的表现形式：将电机带到50Hz，用噪音表来测试。

在实验室用噪声仪测试噪声，噪声在75分贝。当用噪声仪测试电机的噪声时，噪声在85分贝。

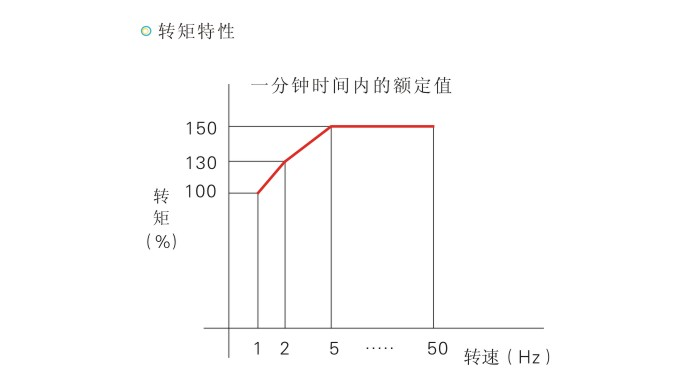

。低频力矩

变频器选用ECF'1 102R2G3，4极2 2KW电机的额定转矩为14. 8N·M。变频器运行频率为1Hz．测力计显

示值为1 49 4，力臂0 1米。可得出变频器的输出力矩T-149. 4k0. 1-14. 94N．M

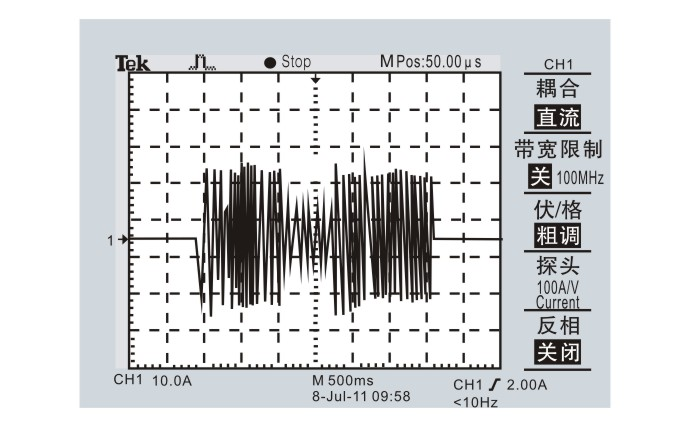

o加减速性能

2 2KW电机在重负载的情况下，ECFll0-2R2G3

的变频器可以在1 3s的时间轻松实现起停。

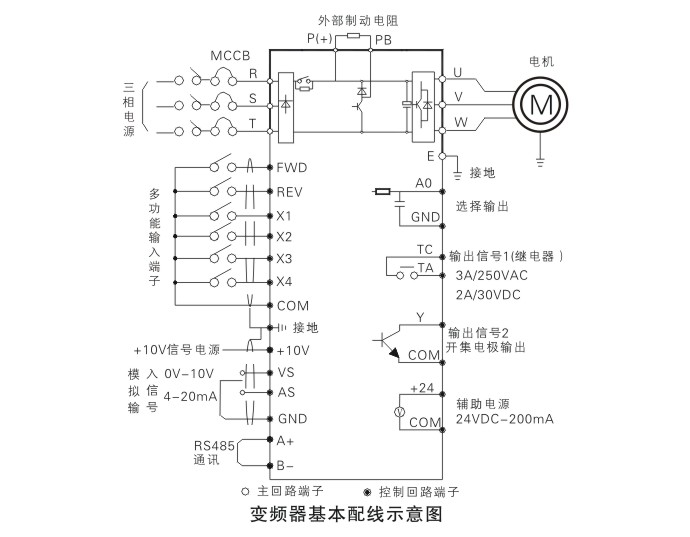

接线图
